50円のコンピュータ「ATtiny13」を使ったちっちゃなゲーム機「サイモン」。自作方法を紹介します。前編は部品と配線図。

Mira

ArduinoでATtiny13A(瞳子)を使ったミニゲーム機「Simon Game」を作ろう (∂_∂🎀/

（前編）「部品の用意と試運転」

f:id:miraluna:20191219175458j:plain

今回作るのは　↑これ　です！
「ATtiny13を使ったサイモンゲーム」

サイモンゲームというと、英語の授業でやる「Simon says ~」というゲームを思い浮かべる人も多いんじゃないかしら。文頭に「Simon says」がついたときだけその指示に従う命令ゲーム。ついうっかり「Simon says」がついていなくても命令に従っちゃうあれ。私あのゲーム得意よ。あんまり引っかからない。

でも今回作るゲーム「Simon」は英語の授業のゲームとは関係ないの。
サイモンはアメリカの有名なおもちゃ。記憶力を競うゲームなの。４つあるボタンが音とともに光って、それと同じボタンを押す。正解すると光るボタンが１つ追加されて、次は２つのボタンを順番通りに押す。正解すると今度は３つ。また正解すると４つ、５つ･･････と増えていく。
Wikipediaのリンクを貼っておきますね。「サイモン (ゲーム) - Wikipedia」

瞳子(瞳chen)ことATtiny13Aというのは１cm四方のちっちゃなマイクロコンピュータ(マイクロコントローラ)のこと。
◆　ATtiny13
f:id:miraluna:20190421155321j:plain:w200
1KByteのプログラムメモリをもっていて、そこにゲームのプログラムを書き込んでLEDやブザーなんかを制御するの。こんなにちっちゃいのにえらい子でしょ？

この間ATtiny13の姉妹となるATtiny85(ちびやっこ)を使ったゲーム機を作ったんだけど、今回もそのときみたいに他の人が作って公開しているプログラムを使わせていただきました。
作ったのはチェコのVojtakさん。
「Vojtakさんのページ」へ　Thank you for your wonderful project.
[Credit] Creator: Mr.Vojtak
　　　　Community: Hackaday.io
　　　　Project name: Simon Game with ATtiny13
　　　　URL: https://hackaday.io/project/18952-simon-game-with-attiny13

VojtakさんのプロジェクトはCC(クリエイティヴコモンズ)によって公開ライセンスをもっています。NC(ノンコマーシャル)として公開されているので、商業目的での利用は認められていません。個人での利用は許可されているけど、作製品を売ったりしちゃダメってことね。
　　　CC条件リンク「Creative Commons — 表示 - 非営利 4.0 国際 — CC BY-NC 4.0」

これ↓ はATtiny85のゲーム機作成の記事
miraluna.hatenablog.com

ちびやっこ(ATtiny85)は８KByteのメモリをもっているからインベーダーゲームとかパックマンとか複雑なプログラムも収めることができたんだけど、私前から１KByteの瞳子で何か作りたいなと思っていたの。それで見つけたのがこのサイモンゲーム。私この記憶力ゲーム好きだから、見つけたときは「やったー」って思った。パーツもシンプルなものばかりだから手に入れやすいしね。

ATtiny85　メモリ:8KByte　速度:20MHz　SRAM:512Byte　130円
ATtiny13　メモリ:1KByte　速度:20MHz　SRAM:64Byte　　50円
（値段は2019年12月現在秋月電子通商さんの価格）

部品の用意

必要になるパーツを紹介します。
f:id:miraluna:20190421155321j:plain:w80 ATtiny13（瞳子）

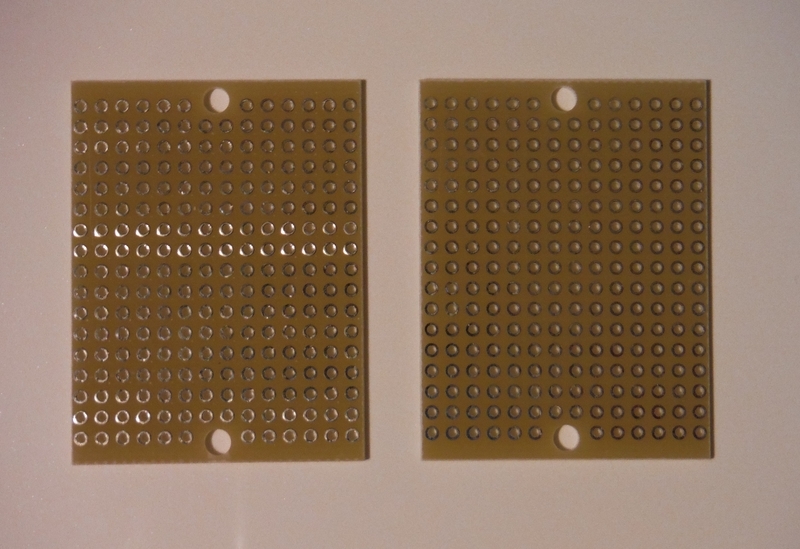

f:id:miraluna:20191220171906j:plain:w80 基板（私は3.5x5cmを2枚使いました）
f:id:miraluna:20191220171758j:plain:w80 タクトスイッチx５（赤、オレンジ、黄、緑、リセット用）各１つずつ

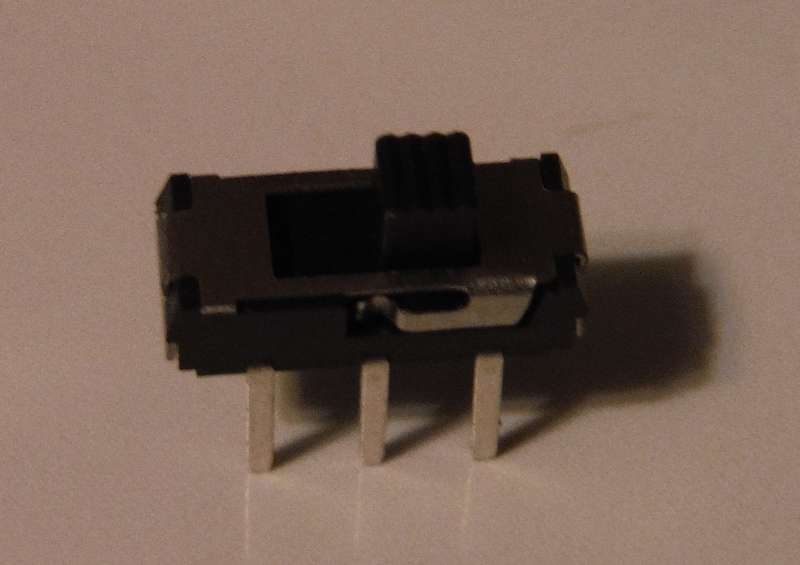

f:id:miraluna:20190624175105j:plain:w80 スライドスイッチ(電源用)

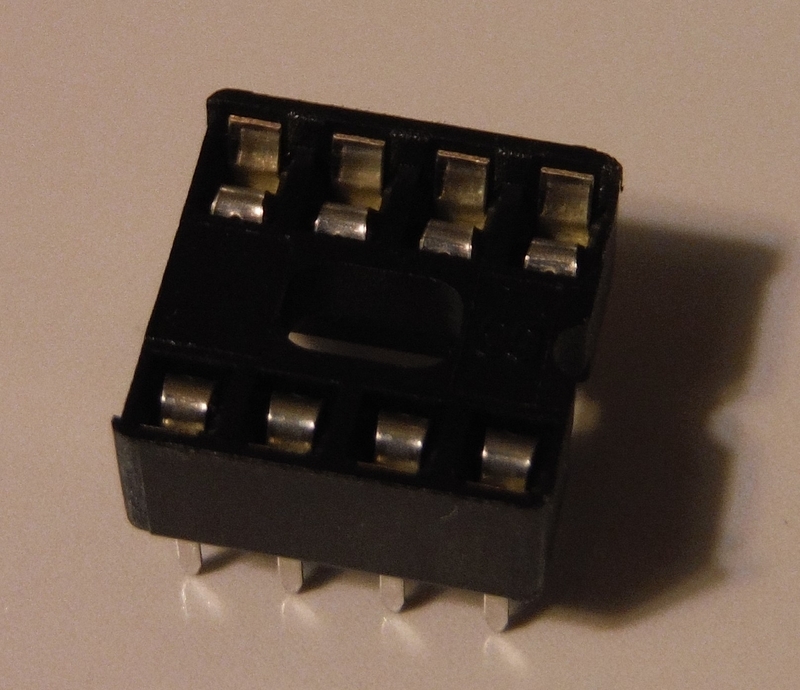

f:id:miraluna:20190624175059j:plain:w80 ICソケット 8pin

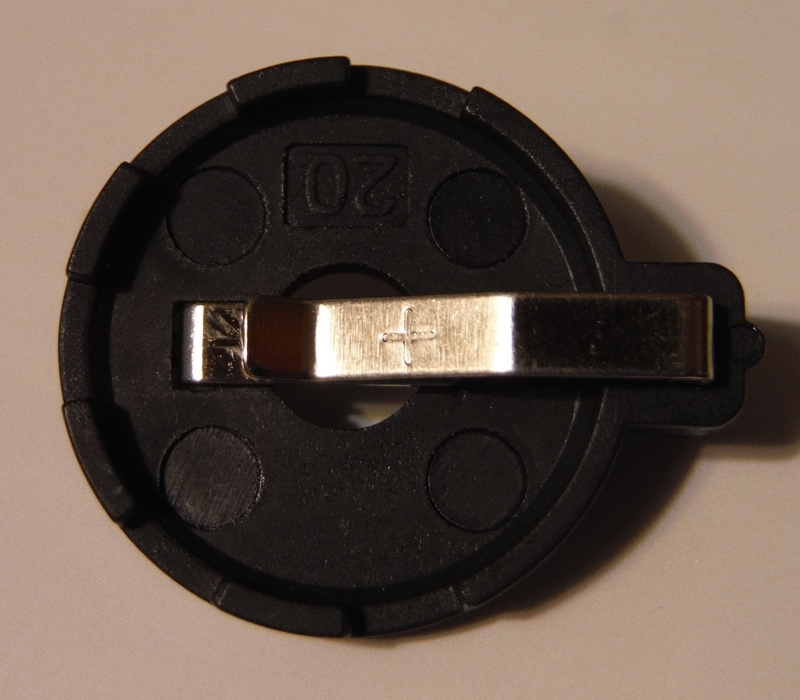

f:id:miraluna:20190624175125j:plain:w80 電池ソケット(電池に合ったもの)

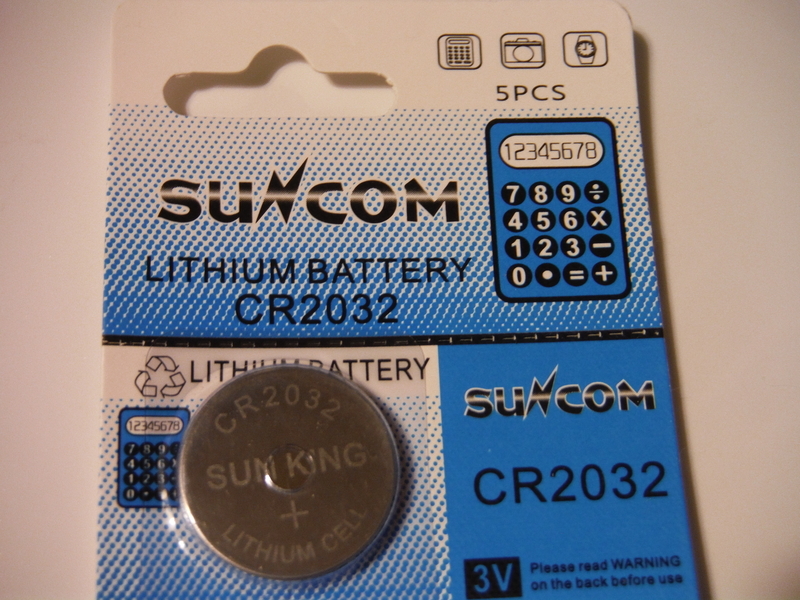

f:id:miraluna:20190624175202j:plain:w80 CR2032電池（3v電池なら他のものでもOK）
f:id:miraluna:20191220171839j:plain:w80 ブザー（圧電スピーカ）
f:id:miraluna:20191220171929j:plain:w80 電解コンデンサ 100μF　(耐圧は16vもあれば十分)

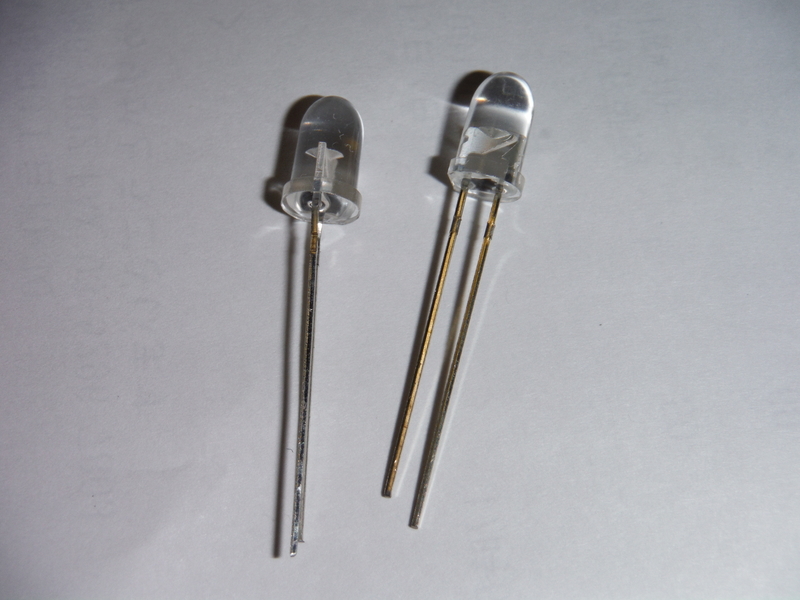

f:id:miraluna:20191220171942j:plain:w80 LEDx４（赤、オレンジ、黄、緑）各１つずつ

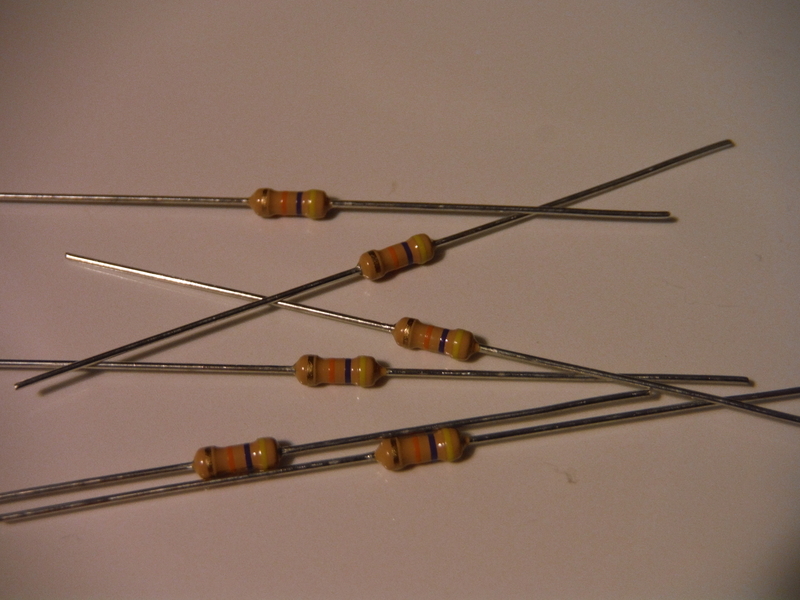

f:id:miraluna:20190624175133j:plain:w80 抵抗器x４（680Ω、330Ω、220Ω、180Ω）各１つずつ

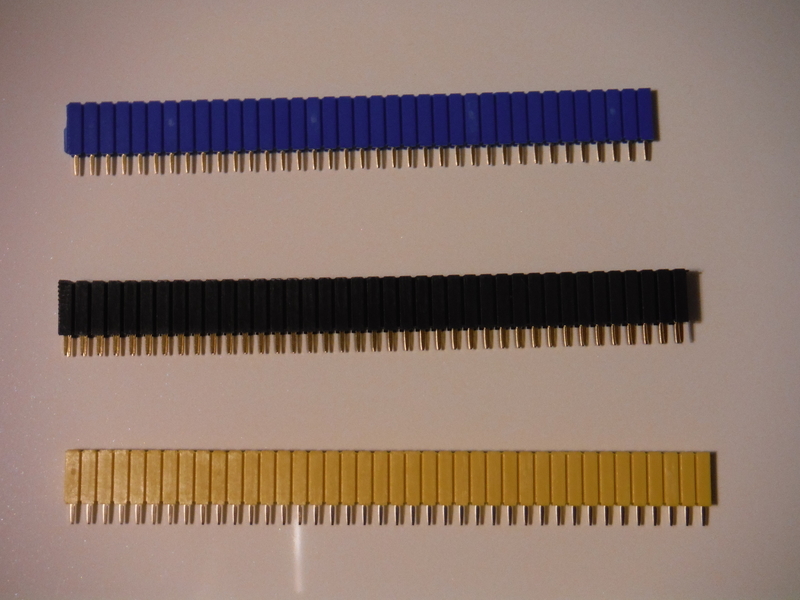

f:id:miraluna:20191220171811j:plain:w80 ピンソケット（必要なら）

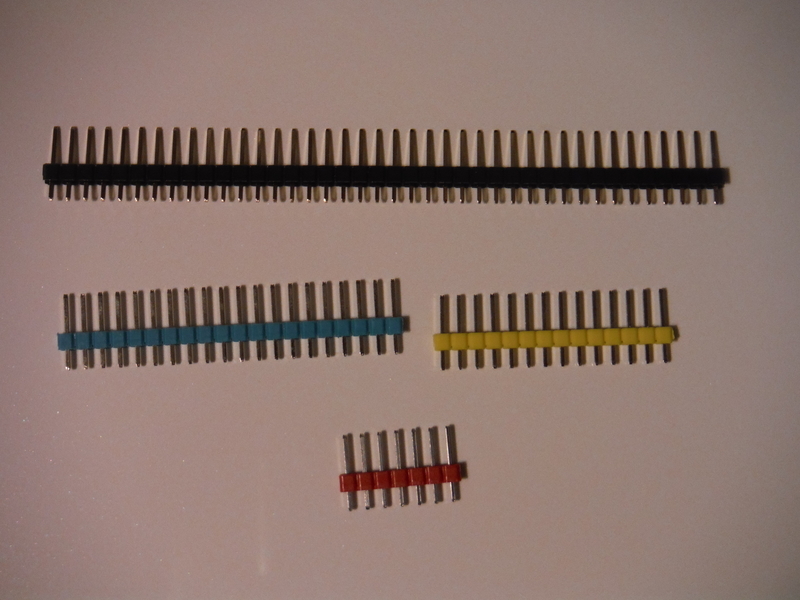

f:id:miraluna:20191220171826j:plain:w80 ピンヘッダ（必要なら）
f:id:miraluna:20191220171852j:plain:w80 導線（お好みのものを（おすすめはポリウレタン銅線））
以上。

導線を除いて一番高いパーツが瞳子と電池ソケットで50円。
ブザーと基板が30円。（基板は40円の両面タイプにしたほうが良かった。）
電池が20円（５個で100円）。
スライドスイッチ、タクトスイッチ、ICソケット、電解コンデンサが10円。
ピンソケット、ピンヘッダ、LED、抵抗は１つあたりに計算すると５～１円。
電子パーツって、まるで駄菓子屋さんみたいよね。

試運転

パーツが揃ったら実装する前にブレッドボードで試運転します。
そのときATtiny13にプログラムを書き込んでいないと試運転にならないんだけど、プログラムの書き込みについては「後編」で紹介しますね。まずは配線図まで。

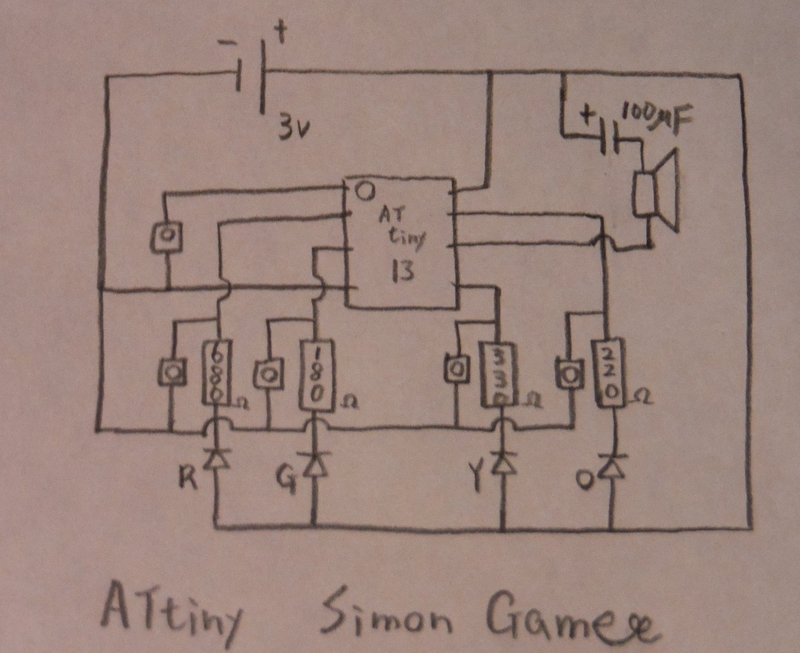

配線図

f:id:miraluna:20191220182435j:plain

配線図にある〇の描かれた四角がタクトスイッチ、スピーカーみたいなのがブザー、100μFの２本線が電解コンデンサで左が＋側、数字の書かれた四角が抵抗器と抵抗値。LEDは足の長いアノードを下側の＋につないで、足の短いカソードを上側の抵抗器側につなぐ。RGYOはそれぞれ赤、緑、黄、オレンジです。

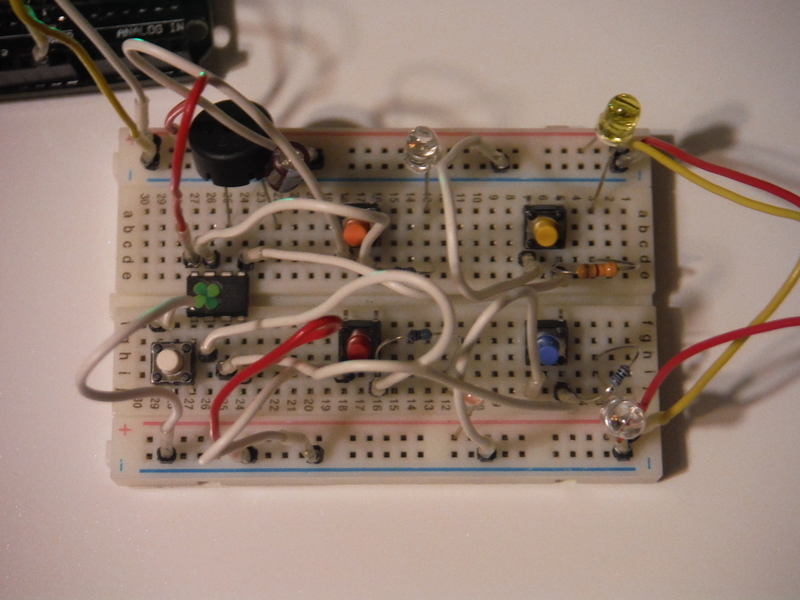

ブレッドボードに配線をして、Arduinoから電源をもらって試運転をしてみます。
f:id:miraluna:20191218170431j:plain
f:id:miraluna:20191218170443j:plain:w290 　 f:id:miraluna:20191218170456j:plain:w290
　　　　　　　　　動いた (∂. <🎀y
