手作りGPSロガー 2回目 「部品」
Mira
🎀目次へ🎀
自作GPSロガーの作り方を紹介します。第2回目。
これが箱の中身。内容は以下。
〇 主な内容
マイクロコンピュータ、バッテリー、液晶ディスプレイ、マイクロSDスロットとカード、GPS受信機、コンパス（遊び心）
〇 少し詳しい内容
・マイクロコンピュータ 「みつは（三葉）」別名「Mini葉（ミニ葉）」
「ATmega328P-PU」Arduinoによる書き込み

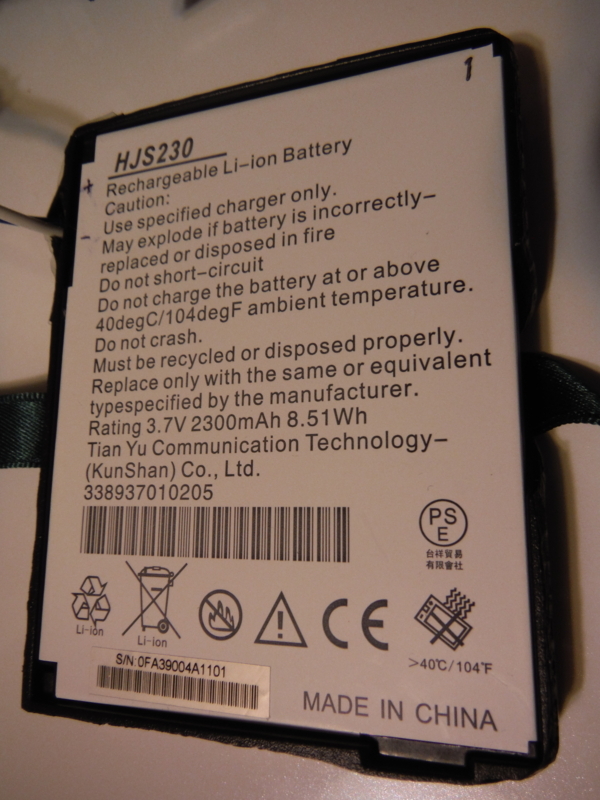

・バッテリー
リチウムバッテリー 3.7V出力 2300mA/h

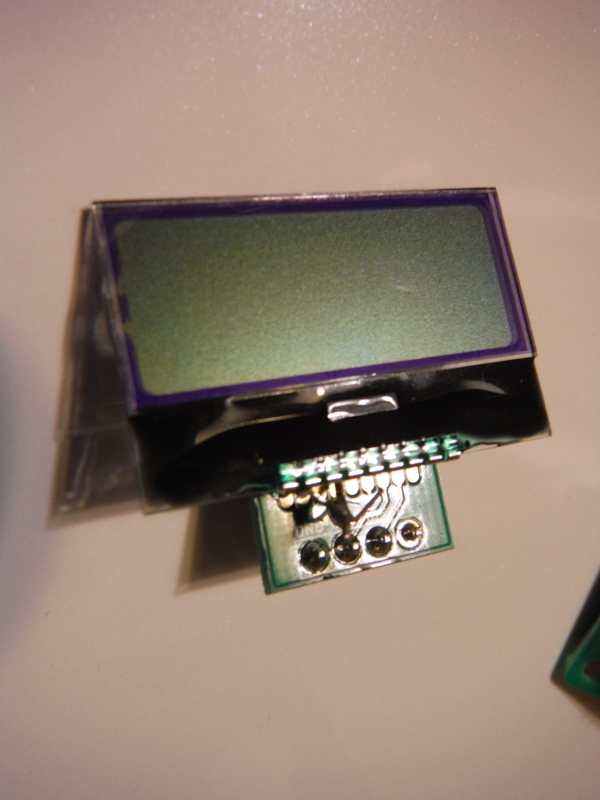

・LCD（液晶ディスプレイ）I²C接続 「AQM0802」

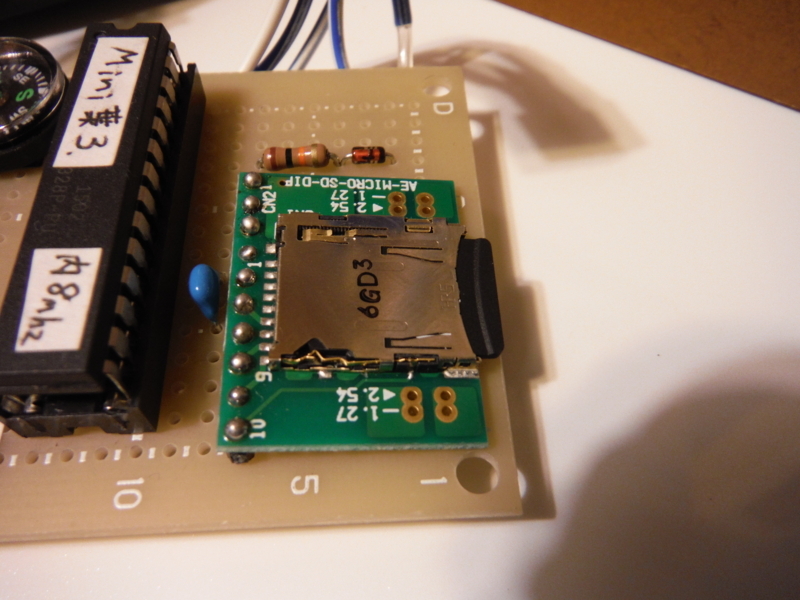

・マイクロSDスロット
秋月電子さんのマイクロSDスロットDIP化キット
・GPS受信機
秋月電子さんのGPS受信機キット 「AE-GYSFDMAXB」

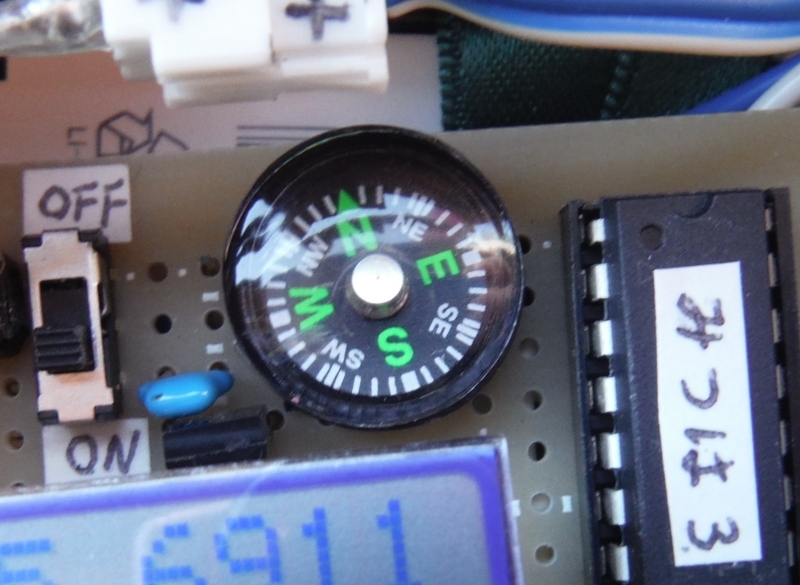

・コンパス
遊び心も大切よ
・その他
筐体、

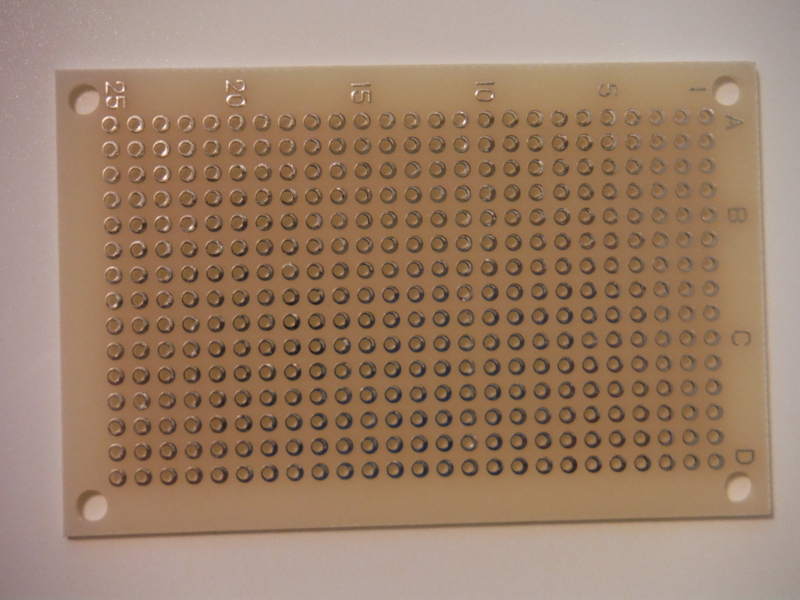

基板、

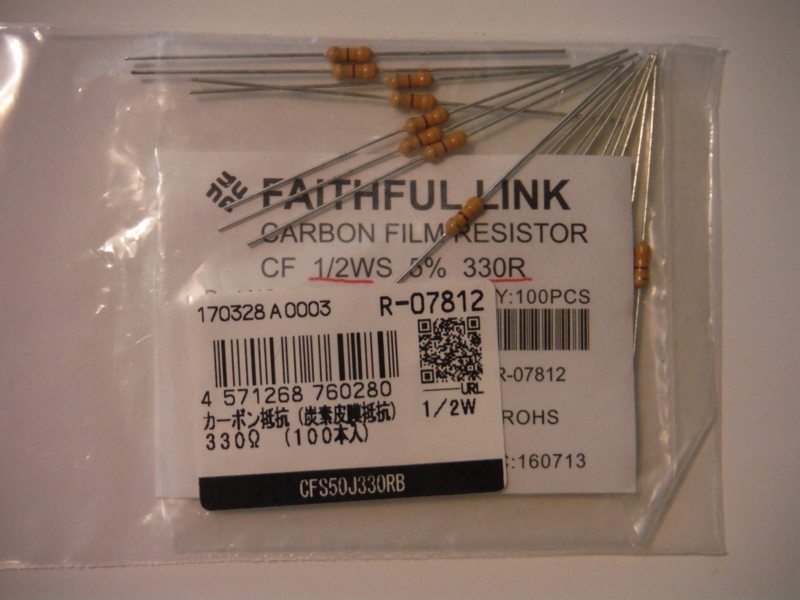

抵抗、

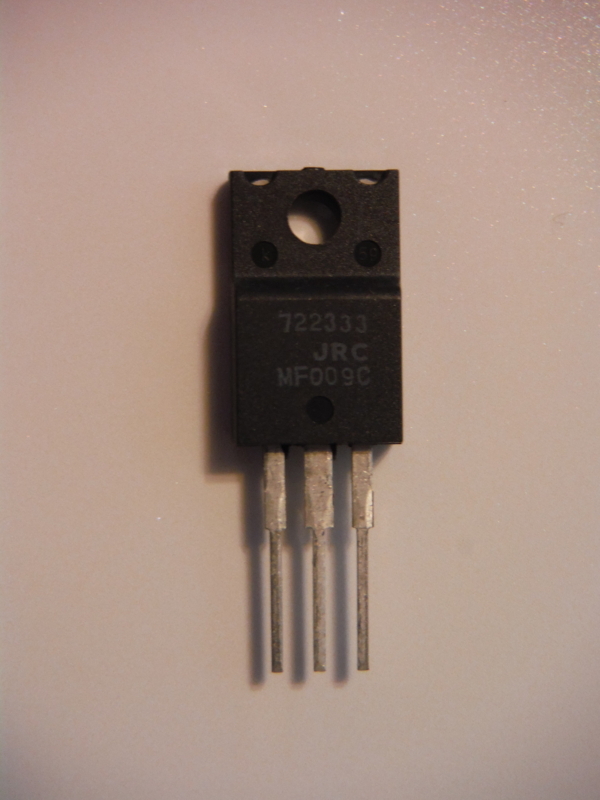

レギュレータ(3.3v)、

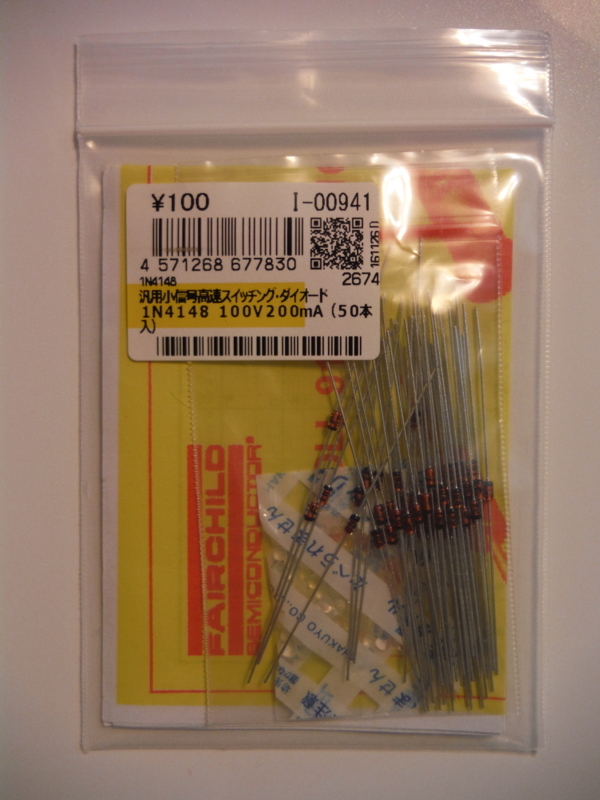

ダイオード、

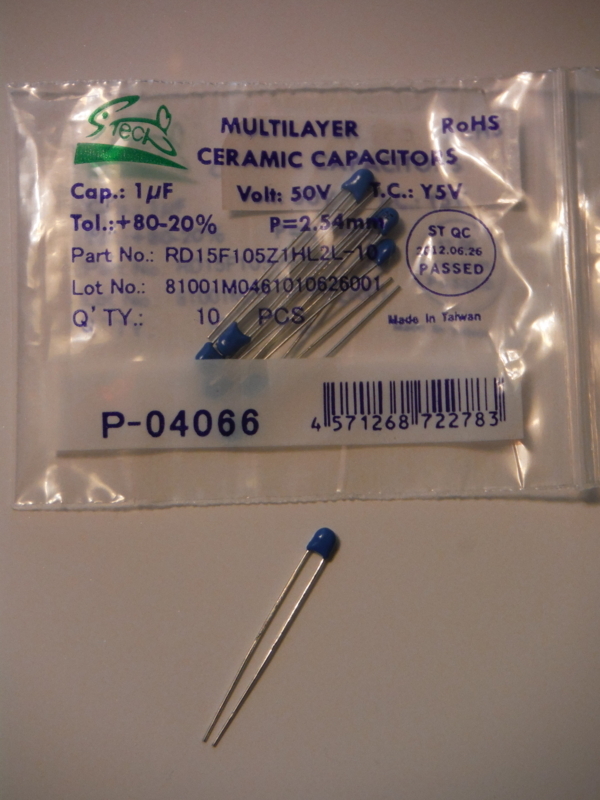

セラミックコンデンサ、

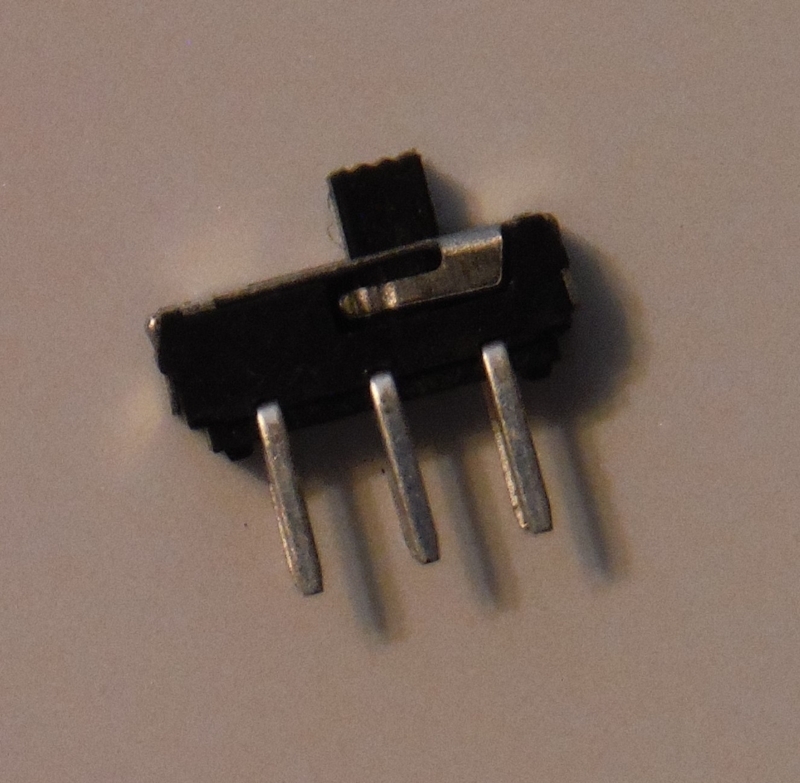

スイッチ、

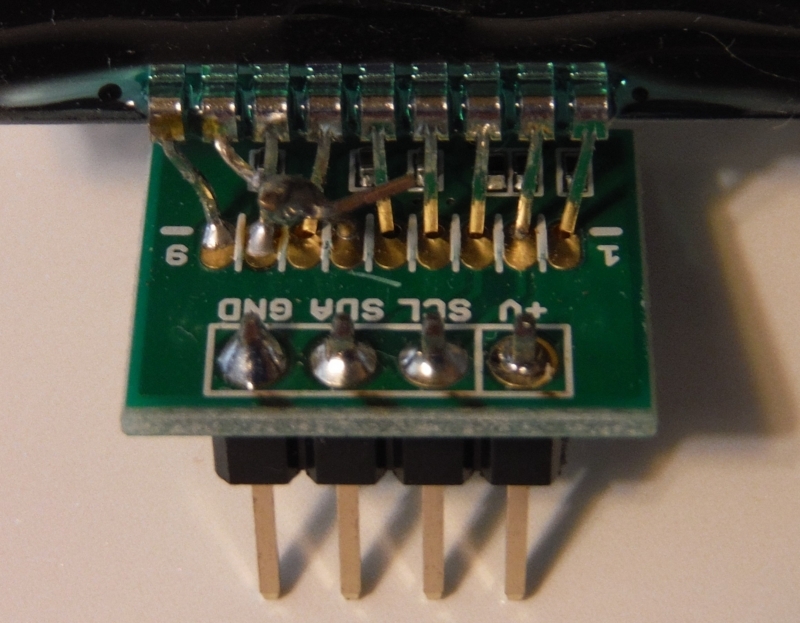

LCD用変換基板、

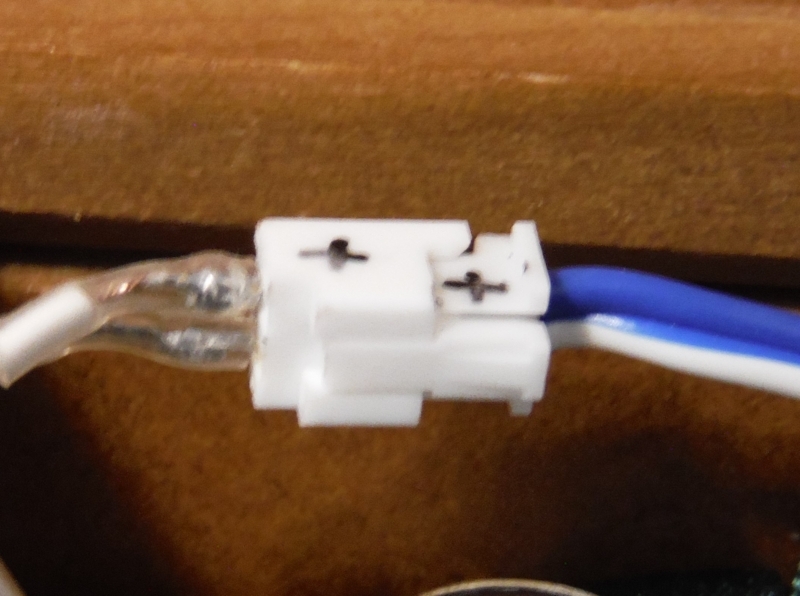

コネクタ、

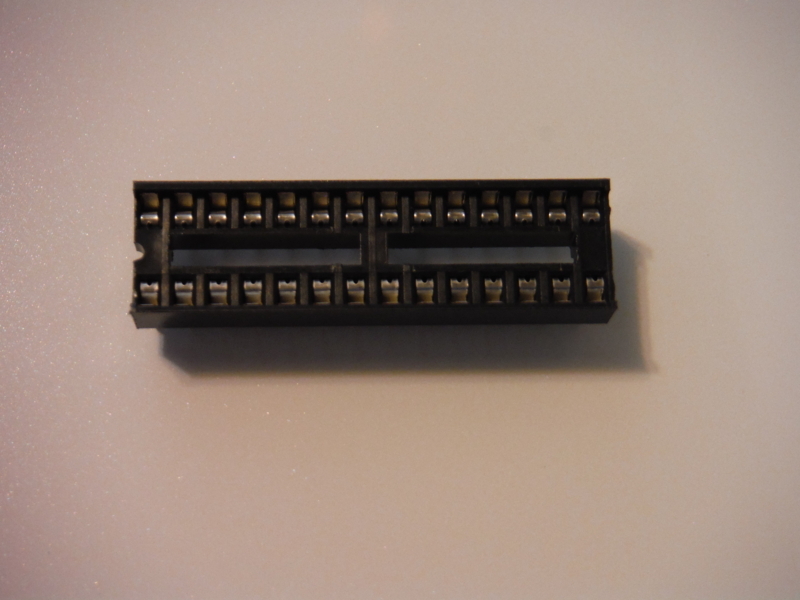

マイコンソケット、

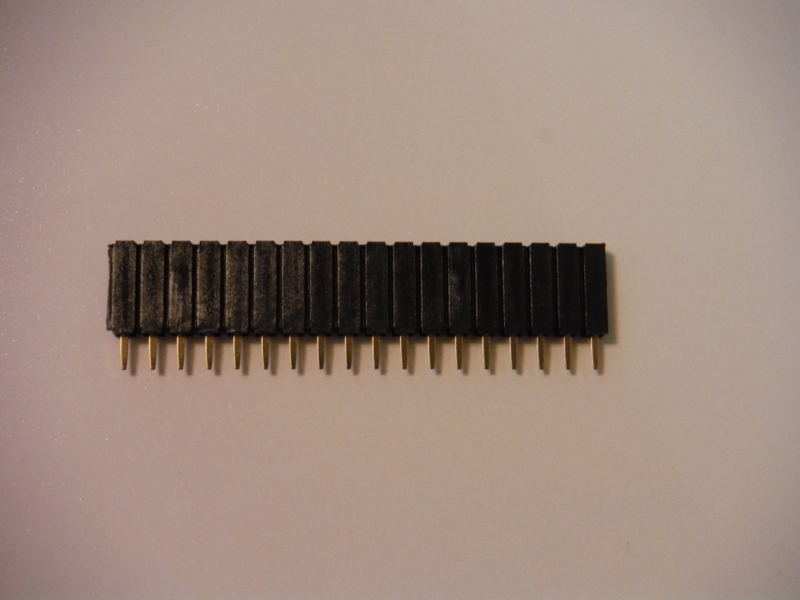

ピンソケット、

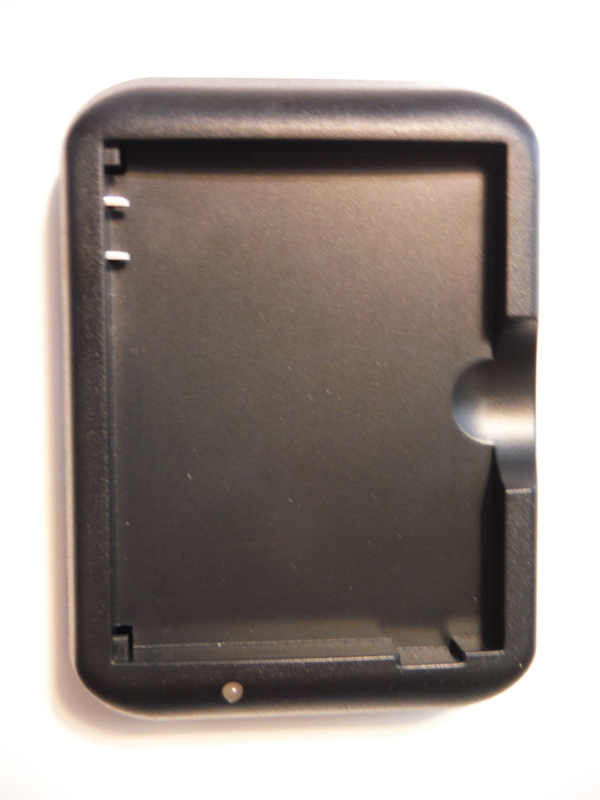

バッテリーケース、

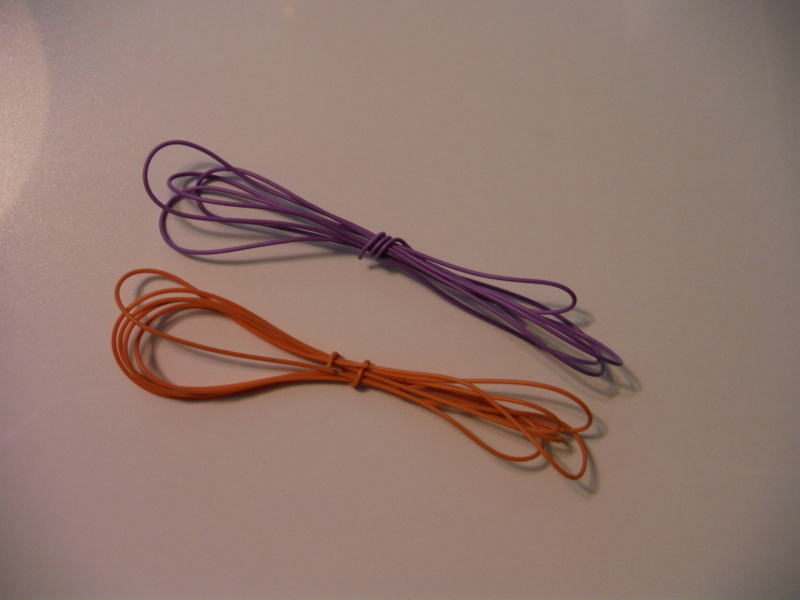

導線、

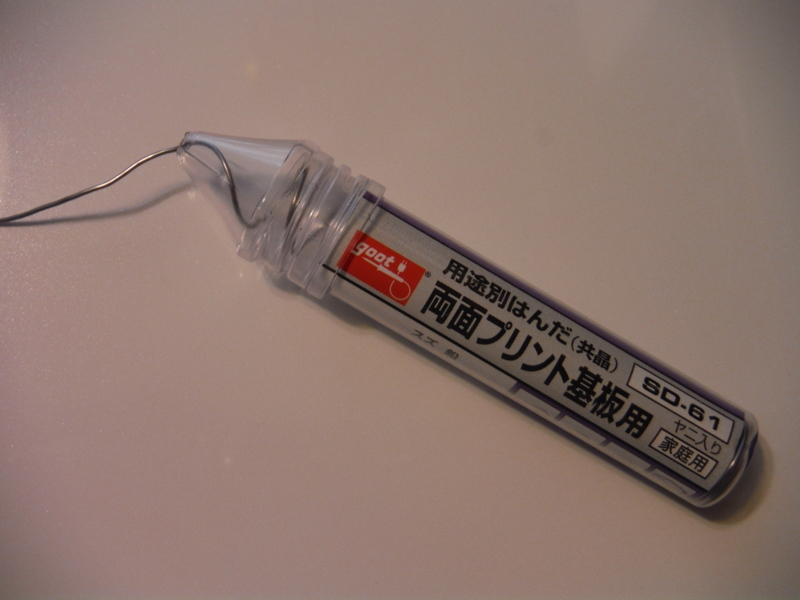

はんだ、

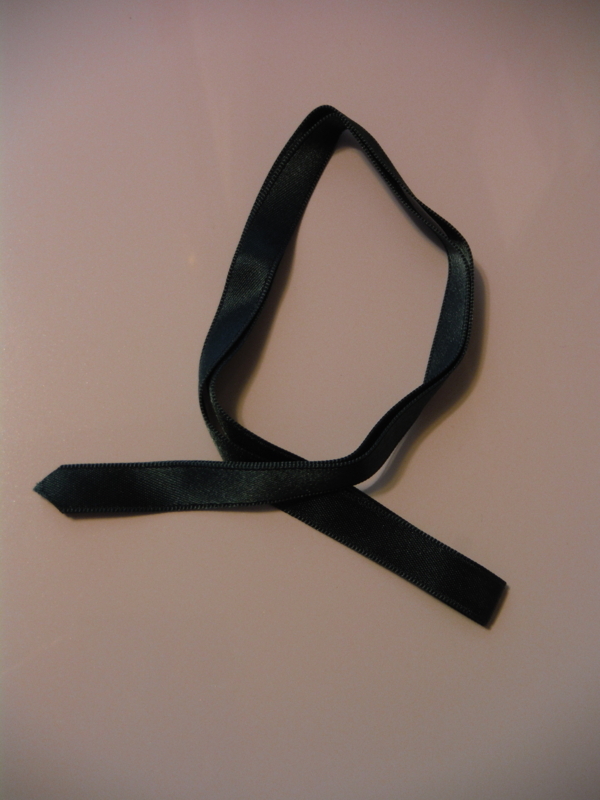

リボン(バッテリーを外すため) etc...
使った部品は以上の物。メインとなるのはGPS受信機とマイクロコンピュータ、それと記録用のカードスロットね。あと大切なのはバッテリー。
製作環境としてはArduinoによるプログラムの書き込みと、はんだごてによるはんだ付け作業が必要になる。
次回からは部品と併せてプログラムの内容も紹介します。
続く。
