手作りArduboy🎮 その1.電子部品(パーツ)の準備と紹介🍎

Mira
Arduboyを自作しよう(∂。∂🎀/
そのパーツ準備編
(ハードウェア面の準備)

みなさん。Arduboyって知っていますか?

      ← これ。なんですけど。

今回はこれを自作していきます。
f:id:miraluna:20201109213019j:plain
<目次>
その1.【パーツ準備編】 (この記事)
その2.【PC内環境 準備編
その3.【配線&動作確認編
その4.【実装編
その5.【"Arduventure" クリア動画
その6.【ポート認識トラブル解決編
その7.【"SIRÈNE" プレイ動画

Arduboyはゲーム機です。とっても薄くて小さいの。なんとクレジットカードサイズ。
どんなゲームがあるのか、ここから少しだけ見られるのでのぞいてみてくださいね。
 ここ → https://arduboy.com/
見ました? 本格的なアクションRPGなんかもあるでしょ?

でも小さなゲーム機ならSonyやNintendoからもいろいろ出てますよね。このArduboyのすごいところは......

. 無料でゲームをインストールできる🍎
 Arduboyにインストールできるゲームは世界中にたっくさんある。それをみんな自由にダウンロードしてきて遊べるの。
でも、どうしてそれほどメジャーじゃないゲーム機用のゲームが世界中にたっくさんあるかって? それはね......

. 自分でゲームをプログラムして作れちゃう🍇
ArduboyはArduinoというオープンソースハードウェアをベースに作られたものなの。自由に使える無料のプログラム開発環境ね。
この開発環境(Arduino IDE)を使ってゲームを作ることができちゃう。そしてそれをネット上で世界中の人と共有できちゃう。だから世界中にたっくさんゲームがあって、誰かが作ったゲームで遊べちゃうというわけなの。それがこのArduboyの面白いところね。

そうはいっても私はプログラムに関してはまったくの素人。ブックオフで100円で買った本を一冊練習しただけ。だからゲームを作ることは難しくてできません。
そこでっ。私が作るのはゲームではなく、ゲーム機本体のほう。
(自称)ジャンクハッカーの腕の見せどころね。まかせといて(∂_∂🎀y

🍐準備する物🍐

まず作製環境として
・インターネット環境
Arduino IDE (Arduino 開発環境) ←無料でダウンロードできます。方法は🌳こちら🌳
・はんだづけ環境
が、必要です。

【電子部品(パーツ)】
パーツは私が使ったものであって、同じものである必要はありません。

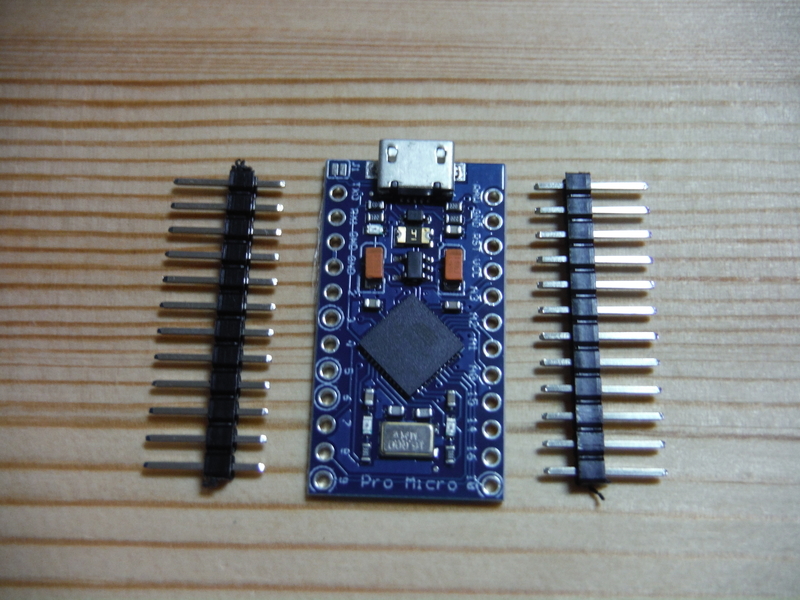

f:id:miraluna:20201109210221j:plain:w80 Arduino Pro Micro
Arduboyの互換機を作るには、Arduino Leonardというボードを使うのが簡単なんだけど、高いし大きいの。私はLeonardoのちっちゃい版、「Pro Micro」を使いました。「Pro Mini」や「Nano」といった、Microとそっくりなものもありますが、LeonardoとMicroのコンピュータ(マイコン)は「ATmega32u4」というもので、MiniやNanoのコンピュータは「ATmega328(みつは)」というものなので、別のものです。MiniやNanoでArduboyの互換機を作っている人もいますが、プログラムの書き換えが必要なのでちょっと難しい。今回作っていくやり方より、1つ上級のステップね。

f:id:miraluna:20201109210749j:plain:w80 ディスプレイ(SPI接続OLED 0.96インチ)
「SPI」という通信方法をとるOLED(有機ELディスプレイ)です。接続端子が少なくて済む 「I²C」という通信方法のOLEDもありますが、ArduboyはSPI通信を前提にプログラムされているようなのでSPI接続のものを使いました。技術の高い人の中にはI²CディスプレイとArduino Nanoの組み合わせで自作する人も多いみたい。
純正に従って、SSD1306というドライバを使っているディスプレイを使います。でも純正は1.3インチなんだけど、高価なので汎用的な0.96インチのものにしました。
※ 普通SPIディスプレイは7つの端子があると思うんだけど、私が買ったのは6つしか端子がなかったの。でもバグ対策にちょっと苦労はしたけれど、今は安定して動作しています。

f:id:miraluna:20191220171906j:plain:w80 基板(7cm x 5cm 片面 x 2枚)
パーツを実装する基板は1枚だけでいいんだけど、私は2枚の基板をねじでとめて筐体(box)にしました。

f:id:miraluna:20191220171758j:plain:w80 タクトスイッチ
押したときだけ通電するタイプ。カラフルだと楽しい。

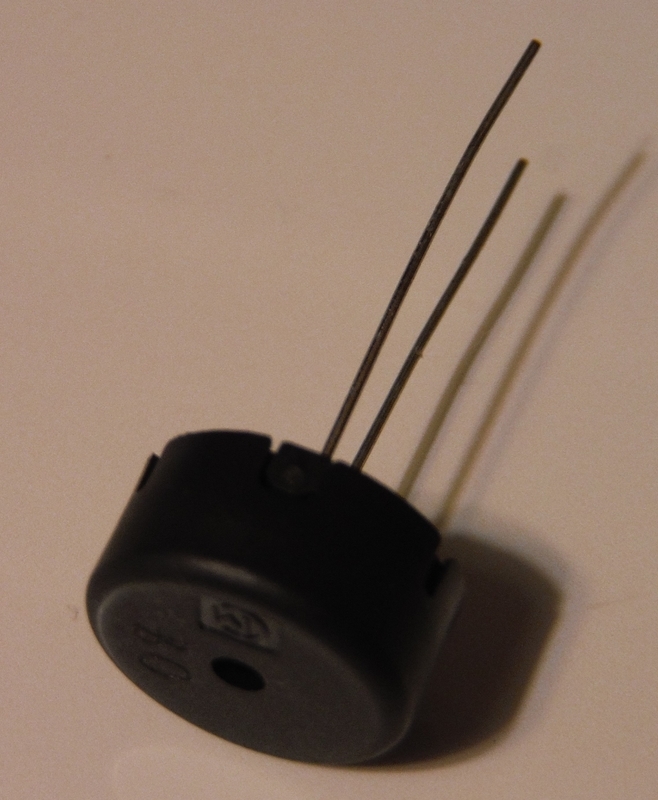

f:id:miraluna:20190624175119j:plain:w80 ブザー
極性のない圧電ブザーを使いました。

f:id:miraluna:20190624175105j:plain:w80 スイッチ
電源用。

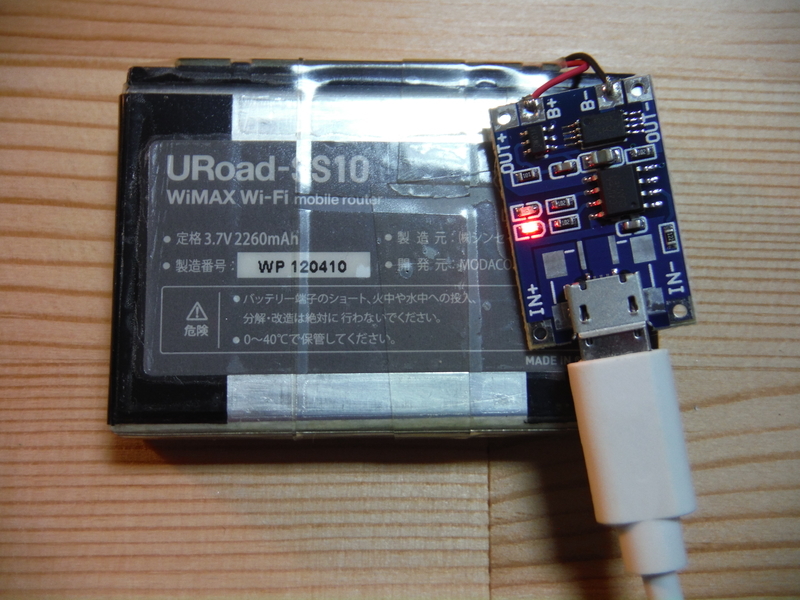

f:id:miraluna:20200927193302j:plain:w80 リチウムイオンバッテリバッテリー充電モジュール
リチウムイオンバッテリーは以前にジャンク品からとったものを使いました。リチウムバッテリーは危険物なので、必ず保護回路のついた充電用モジュール(組込み型充電器)などを使って安全に充電しましょう。
失敗するとこうなるかも→ 大変! パーツから火がぁぁ。& リチウムバッテリ部品取り

f:id:miraluna:20191220171929j:plain:w80 電解コンデンサ
ディスプレイの動作が安定しなかったので付けました。動作が安定していれば使わなくてもいいです。私は47μFと、100μFの2つを使いました。

f:id:miraluna:20191220171942j:plain:w80 LED
赤と青を付けたんだけど、あんまり眩しいから断線させちゃった。

f:id:miraluna:20191220171826j:plain:w80 ピンヘッダ
ピンヘッダとピンソケットを使って、電源用コネクタにしました。あと、ピンヘッダでバッテリーを固定してあります。

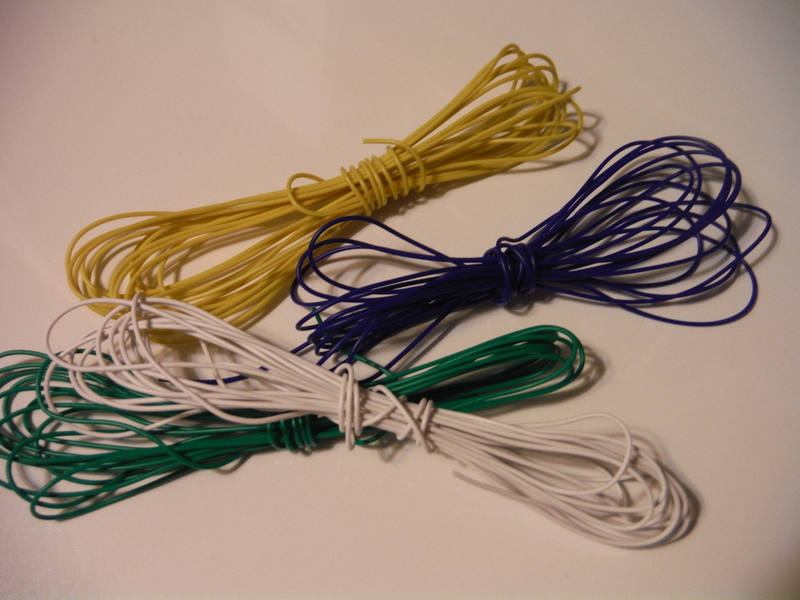

f:id:miraluna:20190624175217j:plain:w80 導線
下の写真のポリウレタン銅線を主に使ったので、ビニル導線はちょっとだけ。

f:id:miraluna:20191220171852j:plain:w80 ポリウレタン銅線
とっても便利なツール、ポリウレタン銅線。今回も活躍しました。
  おすすめです。🍎紹介記事🍎


<お買い物コーナー>



【手作りArduboy 完成品】
f:id:miraluna:20201109212142j:plain
完成したものがこちらです。

次回は Arduino Pro Micro を Arduboy としてプログラムを書き込むための準備をします。

<目次>
その1.【パーツ準備編】 (この記事)
その2.【PC内環境 準備編
その3.【配線&動作確認編
その4.【実装編
その5.【"Arduventure" クリア動画
その6.【ポート認識トラブル解決編
その7.【"SIRÈNE" プレイ動画


 作製・紹介はミラです。
